容量

600KW

輸

入

相數

三相三線+地線

電壓

380V ±10%

頻率

50/60Hz±5Hz

交流輸出

相數

三相四線+地線       變壓器隔離輸出

輸出電壓

0V-800.0V (L-L)

電壓穩定度

≤±1%

頻率

45.0-300.0Hz

調節幅值

0.1Hz

頻率穩定度

≤±0.01%

源電壓效應

≤±1%

波形失真度

≤3%（阻性負載）

波形

正弦波

負載效應

≤±1%

局放放電量

≤10PC

三角相位角

120°±2°

顯

示

裝置

顯 示

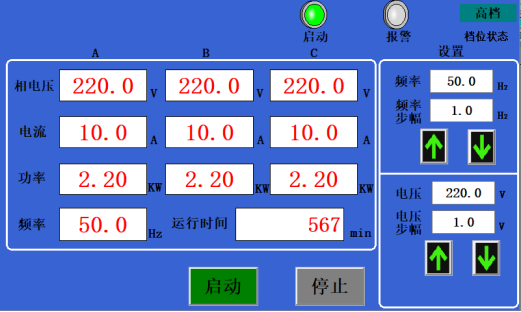

10吋彩色液晶LCD觸摸屏

 輸出  相電壓

分辨率0.1V   精度:±0.5%讀數+(±0.2%量程)

輸出  頻率

分辨率0.1Hz  精度:±0.02%讀數

輸出  電流

分辨率0.1A   精度:±0.5%讀數+(±0.5%量程)

 輸出   功率

分辨率0.1KW      精度:±0.5%讀數+(±0.5%量程)

效率

≥85％

控制

輸入分閘/合閘 輸出分閘/合閘 按鈕控制 （采用電動操作機構），

具有電源 故障 輸出指示燈及急停按鈕

保護功能

輸出：過流、短路、過載、過熱等保護

抗電強度

輸入、輸出 對機殼：AC1500V/1min ,漏電流＜20mA

絕緣電阻

輸入、輸出 對機殼：≥20M (DC500V)

使用環境

溫度：-20℃～45℃  濕度:10%～90% （25℃，無凝露）、

海波高度≤2000m

外形尺寸(W*H*D)㎜

2700（寬）*2200（高）*1200（深）

重量㎏

5500Kg

備注

濾波器需要外置
