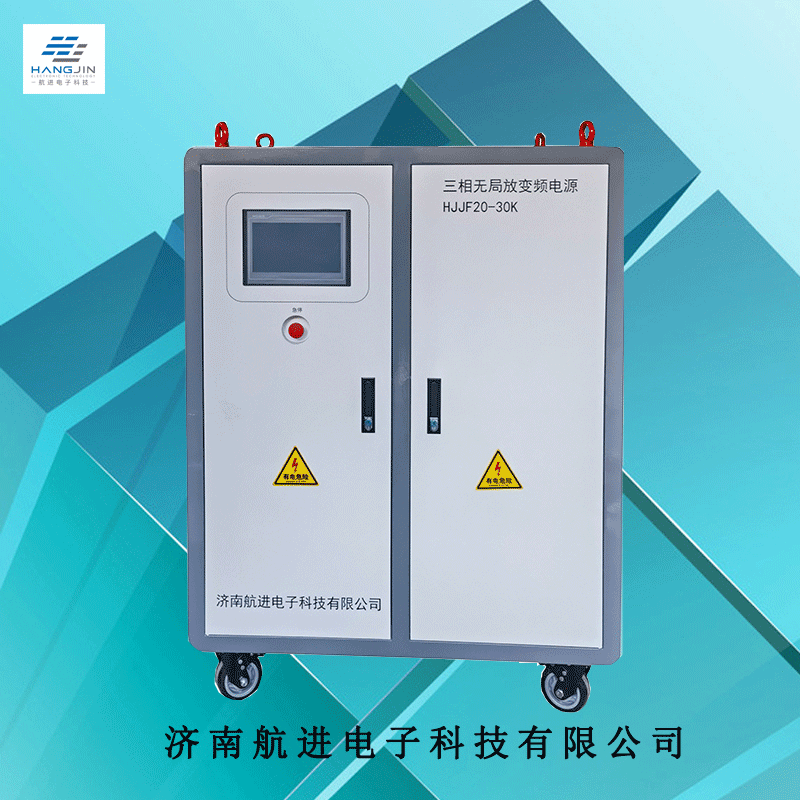

HJJF20-30K 無局放變頻電源

發布時間：2024-08-29人氣：28

一、設備概述及用途

HJJF20-30k無局放變頻電源輸出純凈正弦波，達到無局放要求，滿足電力變壓器局放放電、感應耐壓試驗過程中對背景條件要求；可為變壓器測試提供試驗電源。

二、設備使用條件

1、周圍空氣溫度

最高溫度： 40℃（使用） 50℃（儲存）;

最低溫度： -10℃（使用） -20℃（儲存）；

最大日溫差： 25K；

2、海拔高度：≤1000m；

3、環境相對濕度(在20℃時)： 95%；

4、使用地點：戶內外；

5、無火災及爆炸危險，不含有腐蝕金屬和絕緣的氣體存在；

6、有一可靠接地點，接地電阻<0.5Ω；

7、安裝放置地點平坦，設備安裝傾斜度不大于5°；

三、設備設計、制造、驗收執行標準

四、設備設計主要技術指標

1、HJJF20-30K無局放變頻電源電性能參數

名稱		具體參數
型號		HJJF20-30K
容量		30kVA
輸入	相數	三相三線+地線
	電壓	380V ±10%
	頻率	50/60Hz±5Hz
交流輸出	相數	三相四線+地線，變壓器隔離輸出
	輸出電壓	0-800V (L-L) 單三相切換雙出
	負載效應	≤±1% FS
	輸出電流	22A
	頻率	20.0-300.0Hz 可調節
	調節幅值	0.1Hz
	頻率穩定度	≤±0.03%
	總諧波含量	≤2%（阻性負載）
	波形	正弦波
	源電壓效應	≤±1% FS
	負載效應	≤±1% FS
	局放放電量	≤5PC
	相位角	120°±1°
顯示裝置	顯示	10吋彩色液晶LCD觸摸屏
	輸出相電壓	分辨率0.1V，精度:±(0.5%讀數+(±0.2%量程)
	輸出頻率	分辨率0.1Hz，精度:±0.02%讀數
	輸出電流	分辨率0.1A，精度:±(0.5%讀數+(±0.5%量程)
	輸出功率	分辨率0.1KW，精度:±（0.5%讀數+(±0.5%量程)
效率		≥85％
空氣噪音		＜80dB (額定電壓下3米處)
控制		具有電源故障輸出，指示燈及急停按鈕；
通訊		RS-485 (modbus rtu 協議) ＆ RJ-45網口（modbus tcp 協議）
保護功能		過流、短路、過載、過熱等保護保護裝置動作后發出報警信號，顯示故障信息
過載能力		120% 30S
抗電強度		輸入/輸出，對機殼：AC1500V/1min ,漏電流＜20mA
絕緣電阻		輸入對輸出及對機殼：≥20M (DC1000V)；輸出對外殼≥20M (DC500V)
使用環境		溫度：-10℃～40℃，濕度:10%～90%（25℃，無凝露）海波高度≤2000m
外形尺寸(WHD)㎜		10001600 800
重量㎏		450
