概述：

電壓互感器是變電站重要一次設備，突發短路是電力系統運行常見故障之一，電壓互感器按照國家標準需要承受一定時間的突發短路工況而不被損壞。因此短路承受能力試驗是電壓互感器型式評價中一項重要試驗，根據國標要求，試驗方法可在電壓互感器一次繞組側勵磁，二次繞組側短路，也可以將一次繞組端子短接，二次繞組側勵磁?，F(xiàn)有國內試驗設備大多在一次側勵磁，試驗設備電壓等級較高，電源容量較大，對人員操作安全性也要求較高，在操作控制上，波形采集及控制輸出需要額外增加裝置。

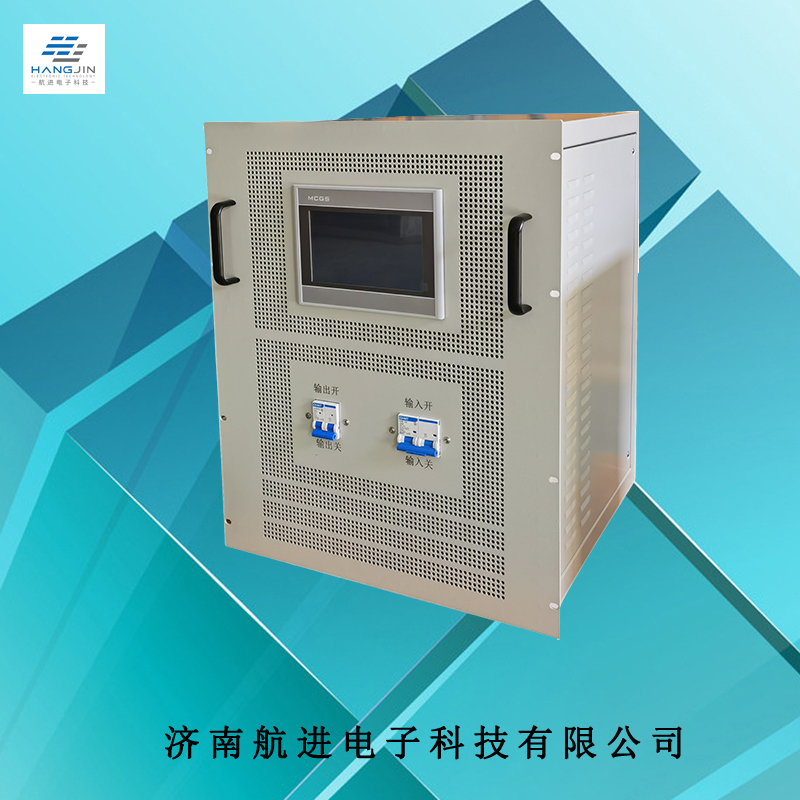

自主研制的電壓互感器短路承受能力試驗裝置，在二次繞組勵磁，輸出100V或者100/V，通過毫秒計時器進行自動控制試驗時間，采用示波器監視采集施加電源波形，可實現35kV及以下電壓互感器短路承受試驗。

本裝置集成了試驗時所需要的全部設備（部件），并將這些設備（部件）有機地聯結在一起，實現自動化操作。

技術特點：

1、本裝置集成調壓器、控制開關、計時器、峰值電壓表、示波器等，使用更加方便；

2、采集控制功能：控制調壓器輸出具有完備的過流保護，上下限位功能；可采集試驗變壓器輸出電壓峰值有效值及波形、試驗變壓器輸出電流信號；具有可任意設定試驗時間，通電自動計時，到時自動斷電的功能。

3、試驗過程操作簡單。

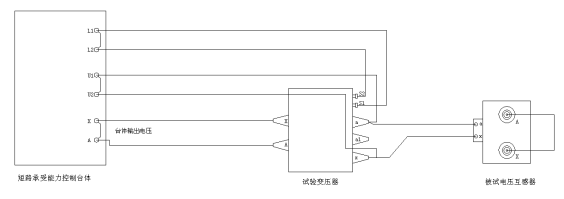

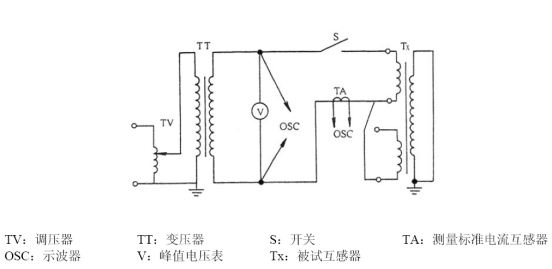

工作原理

一、整體技術指標

1、額定輸入：三相四線 380V

2、額定容量：50kVA

3、額定輸出：2繞組  100V、100/V

4、可接入電壓互感器等級：6kV~35kV

二、短路承受能力試驗控制平臺功能指標

1、額定輸入：三相四線 380V   50kVA

2、額定輸出：AC 0~420V連續可調，50kVA

三、試驗變壓器技術指標

1、額定輸入：AC  420V

2、額定輸出：100V、100/V

3、額定容量：50kVA
