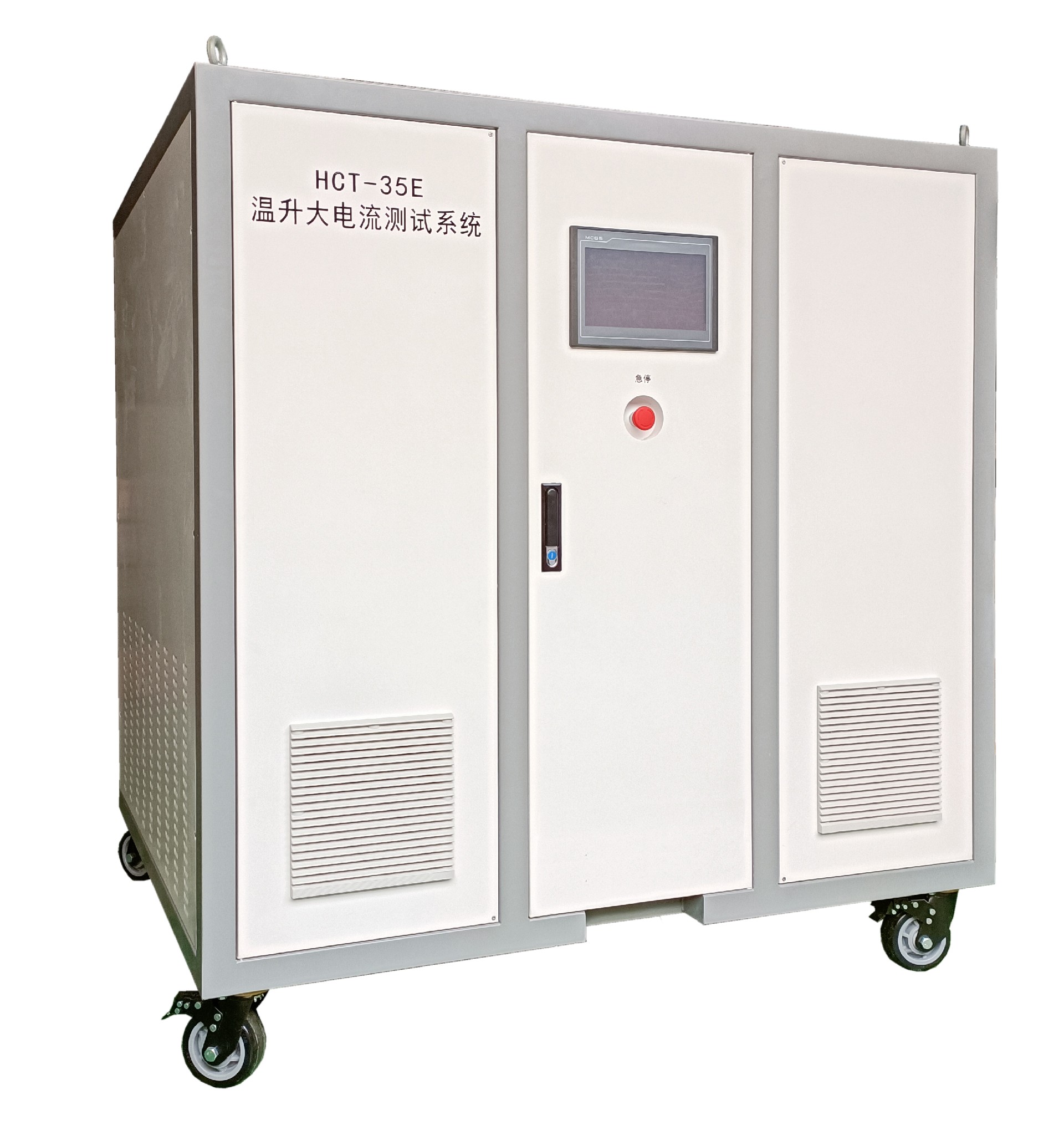

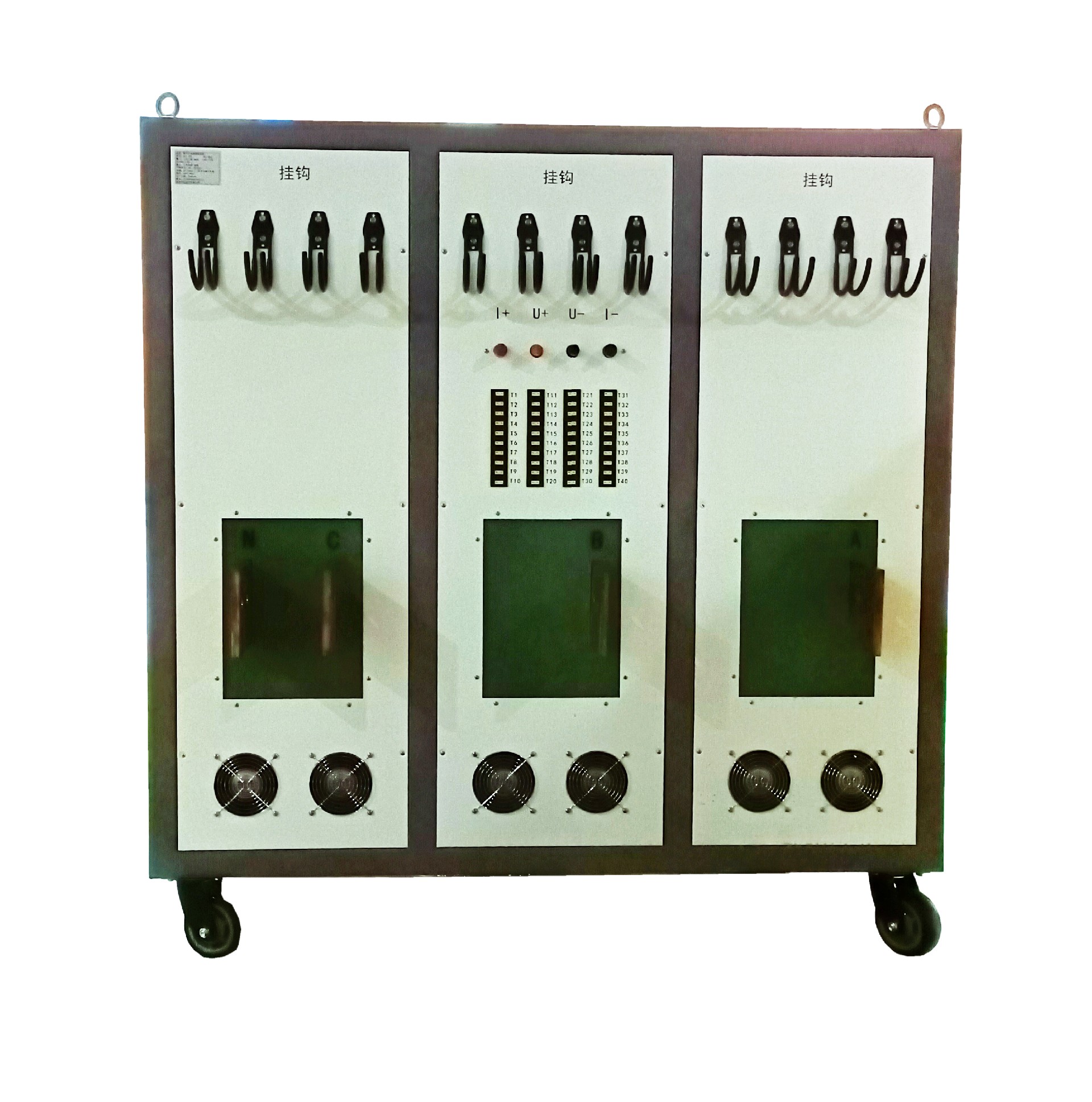

一、大電流溫升測試系統

本系統主要用于各類高壓電器（開關柜、環網柜、斷路器）進行溫升試驗。

儀器有全自動測試與手動測試兩種，帶有自動穩流系統，人性化界面，具有電流、溫度濾波分析功能，

自動穩定輸出電流，自動調節三相電流，可自動記錄并保存數據，超過限定值自動報警功能，

具有可靠的過熱、過流、過壓及短路自我保護功能，交流調壓裝置保護具有微機自動保護控制和機械微動限位開關雙重保護，

操作快捷、簡單、方便，體積小、重量輕、性能好。

 二、 主要技術指標

工作電源:380V±10%，50Hz±2%三相四線；

輸入電流不小于：144A×3；

輸出電流：AC0-5000A連續可調, 可三相同時輸出，也可分相輸出；

輸出功率不小于：50KVA×3;

輸出電壓：0-10V（線電壓）自動轉換；

顯示器電壓精度：0.1V，電流精度：0.1A；

互感器精度：0.2級;

整機效率：≥90%

設備溫升控制范圍： 65℃以內

具有長時間測試運行的能力。

具有各點溫升數據自動生成功能。

控制系統類型：微機伺服閉環控制。

測試線：長度3米以上、截面積滿足5000A電流。

溫升支架：4套（50-150cm可調，配1500mL帶刻度油杯）

回路電阻：輸出電流：100A、200A，

電阻范圍：0-20mΩ，

測試精度：0.5級

對過流、過壓可進行自動檢測和報警。

對過流有參數設定和極限保護功能。

電流輸出方式：三線或四線方式。

電流調節方式單獨調節，自動跟蹤。

操作軟件在Windows7及以上平臺操作，

所有檢測數據屏幕顯示，并可實時顯示或打印，自動完成用戶需要的試驗報告、試驗數據存儲、滿足試驗后數據處理分析。
