一、跌落式熔斷器檢測裝置

1.1 概述

系統根據跌落式熔斷器C類檢測項目，設計包含人工檢定工位、機械特性檢定工位、溫升檢定工位和弧前時間電流特性檢定工位。

人工檢定工位將純?nèi)斯⑴c并判定結論的試驗集中在該工位；對于其它試驗采用一次接線、采用全自動測試的方式，有效降低人工勞動強度，實現標準化試驗。

1.2檢測項目

根據Q/GDW 11257-2014  10kV戶外跌落式熔斷器選型技術原則和檢測技術規范

GB/T 15166.3-2008  高壓交流熔斷器第3部分_噴射熔斷器標準

GB/T 11022-2011  高壓開關設備和控制設備標準的共用技術要求

及國網物資部抽檢要求，跌落式熔斷器的C類檢測項目如下：

1.3 機械特性試驗裝置

機械性能試驗裝置是專門為熔斷器研制的模擬人工拉合的試驗設備，采用上位機遠程控制的方式，

可任意設定合分操作次數，全部測試項目設定后自動進行測試，無須人工干預，自動化程度高，可靠性好。

技術性能：

工位數量：1工位（可按需進行配置）

推動力：≥500N

連續操作次數：不少于5000次；

試驗方式：計算機設置好分合次數后，機械機構自動開始計數，到設定次數后自動停機。

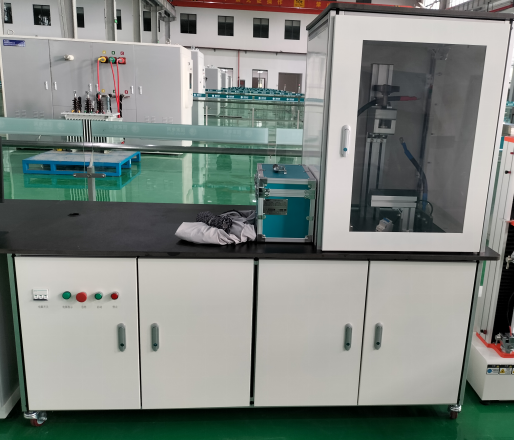

機械性能試驗裝置如圖3-3所示：

1.4溫升試驗裝置

溫升試驗裝置可同時開展3相熔斷器的溫升試驗。將3個程控源、3個升流器及溫度巡檢儀集成在專機臺體內部，巡檢儀通過網口將數據傳輸?shù)接?jì)算機中。

溫升試驗裝置可實現自動調壓升流，自動測量溫度，自動判斷溫升是否穩定，并根據采集數據計算溫升值。

技術性能：

1）控制方式：通過上位機軟件操作西門子PLC控制

2）工位：3個，可同時開展試驗

3）電源容量：6kVA，每相2kVA

4）升流器：輸出電流0~250A，容量2kVA。

5）電源容量：三相6kVA

6）溫度巡檢儀選型：GM10。

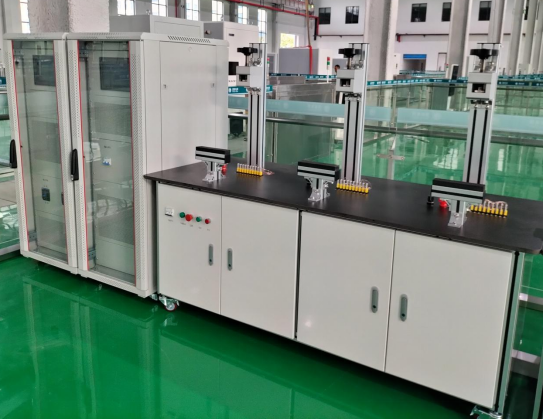

機械性能試驗裝置如圖3-4所示：

1.5 弧前時間-電流特性試驗裝置

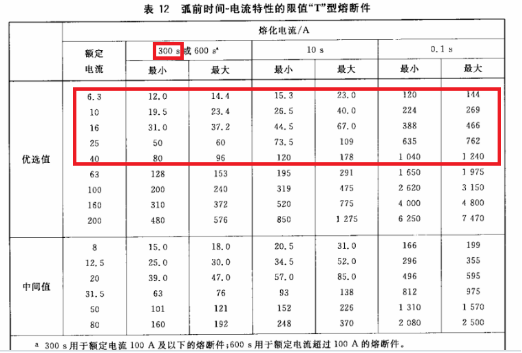

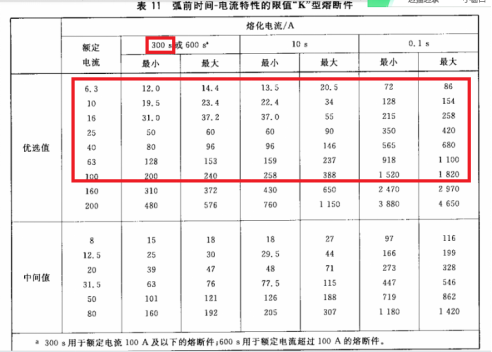

弧前時間-電流特性試驗裝置可滿足弧前時間-電流試驗（滿足K型熔斷件額定電流100A以下，T型熔斷件40A以下的檢測要求,見圖1和圖2）。

利用高速采樣板采集、存儲通流波形，并上傳上位機軟件輸出試驗報告；同時也可以用示波器進行通流波形的顯示。

對于0.1秒的弧前時間-電流試驗，試驗時先升到額定電流，檢測出試驗回路電壓，計算出阻抗。

然后根據5倍、10倍、20倍、30倍額定電流下回路阻抗與升流器輸出電壓的對應關系表格（臺體試驗驗證調試時整定好），

進行開環電壓直接輸出，保證0.1秒的弧前時間-電流試驗時電流輸出的輸出精度滿足技術指標要求。

技術性能：

1）控制方式：通過上位機軟件控制

2）工位：1個。0~2000A，開口電壓12.5V

3）調壓器容量：?jiǎn)蜗?5kVA

4）升流器：0~2000A以上，開口電壓12.5V

5）可通過采集卡和示波器同時采集瞬間波形

6）滿足0.1S~600s的試驗需求

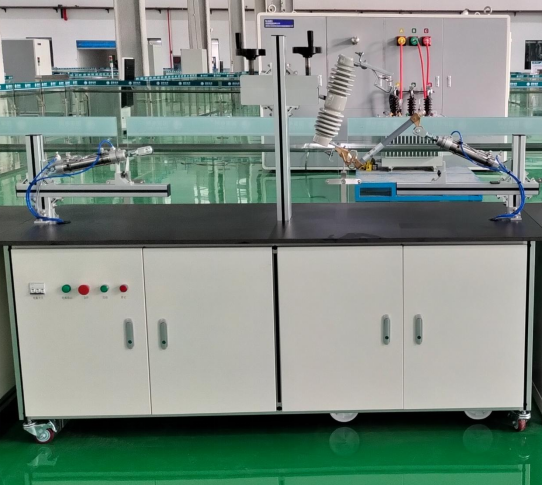

弧前時間-電流特性試驗裝置如圖3-5所示：
